Co ile dylatacja na płytkach? Konkretne wymiary i zasady

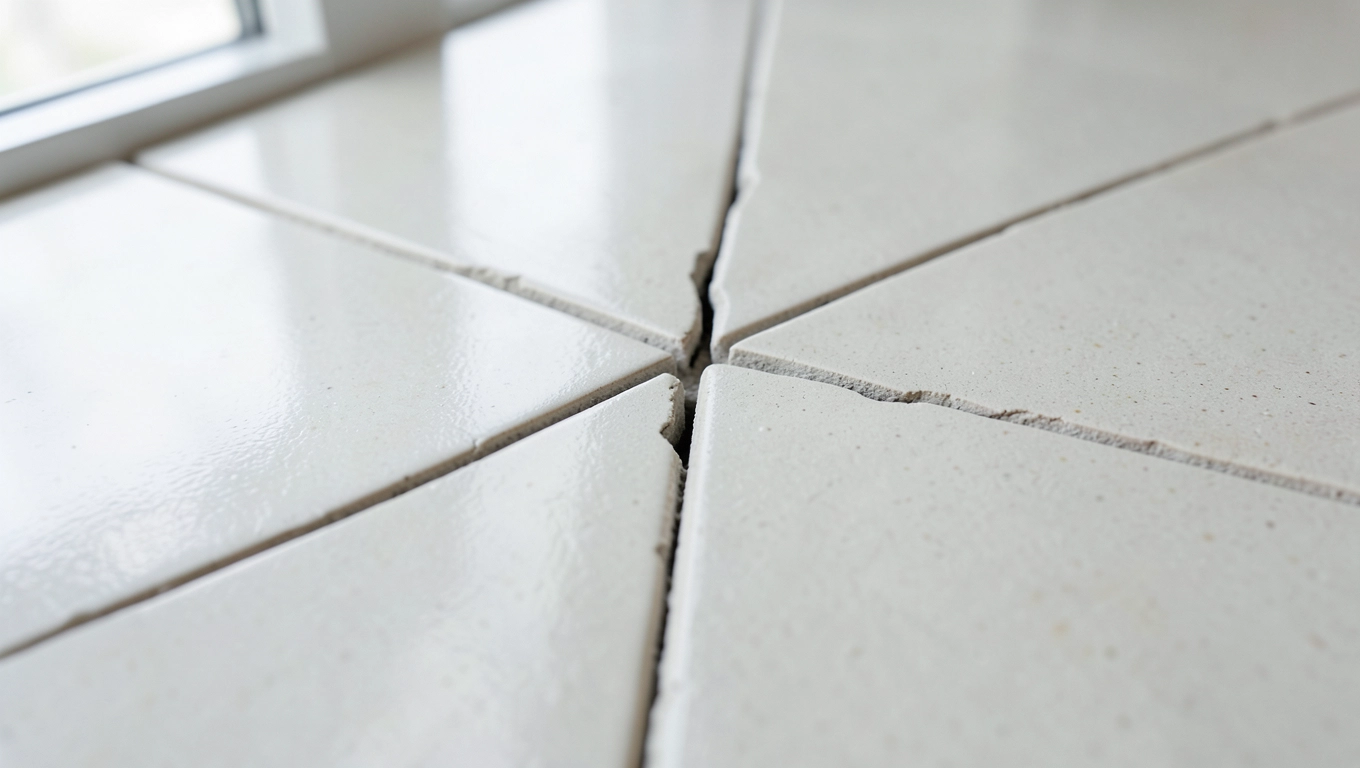

Pęknięcia w świeżo położonej glazurze potrafią pojawić się nawet wtedy, gdy klej był pierwszej klasy, a fachowiec pracował starannie. Winowajcą bywa najczęściej brak szczeliny dylatacyjnej, przez co posadzka nie ma gdzie „oddychać" przy zmianach temperatury i wilgotności. Poniżej kompletny przewodnik po dylatacjach w posadzkach z płytek: kiedy są obowiązkowe, jak je rozmieścić, czym wypełnić i jak nie stracić gwarancji producenta.

• Rodzaje dylatacji w posadzkach z płytek
• Dylatacja przy ogrzewaniu podłogowym pod płytkami
• Jak łączyć płytki z panelami i drewnem bez błędów
• Najczęstsze błędy przy dylatacji, które kosztują gwarancję
• Wypełnienie szczeliny: silikon, poliuretan czy gotowy profil
• Normy i wytyczne, do których warto sięgnąć
• Najczęściej zadawane pytania

Rodzaje dylatacji w posadzkach z płytek

Dylatacja to celowo pozostawiona szczelina, która kompensuje ruchy posadzki wywołane temperaturą, wilgocią i obciążeniami użytkowymi. Na ceramicznej okładzinie mamy do czynienia z trzema odrębnymi typami, a każdy z nich odpowiada za inny zakres pracy materiału.

Dylatacja obwodowa biegnie wzdłuż wszystkich ścian, wokół słupów, progów i wzdłuż cokołów. Jej zadaniem jest oddzielenie płytek od pionowych, nieruchomych elementów budynku, które inaczej „trzymałyby" posadzkę i wymuszały pękanie w najsłabszym miejscu. Minimalna szerokość wynosi 8-10 mm, a po ułożeniu płytek szczelinę przykrywa się cokołem lub elastycznym profilem brzegowym.

Dylatacja pośrednia, nazywana też polową, dzieli duże powierzchnie na mniejsze pola. Zalecany podział to kwadraty lub prostokąty o boku 2-3 m bez ogrzewania podłogowego i 1,8-2 m przy wodnym lub elektrycznym ogrzewaniu w podłodze. Szczelina ma zwykle 5-10 mm, a w przypadku większych pól lub intensywnego nasłonecznienia nawet do 12 mm. Wypełnia się ją wkładem z pianki PE (sznurem dylatacyjnym) i elastycznym uszczelniaczem albo gotowym profilem.

Dylatacja konstrukcyjna pokrywa się z dylatacją samego budynku, na przykład w miejscu łączenia dwóch niezależnych płyt stropowych albo przy przejściu przez ścianę nośną. Musi przechodzić przez całą grubość podkładu i okładziny. Nie wolno jej zakrywać warstwą kleju, ponieważ każdy ruch konstrukcji przeniósłby się wtedy na płytki.

Tabela: typy dylatacji i ich parametry

Warto zapamiętać prostą zasadę: im większe pole płytek, im cieplejsze wnętrze i im większy format okładziny, tym szersza powinna być szczelina. Płytki wielkoformatowe (60 × 120 cm i większe) pracują intensywniej niż klasyczne kwadraty 30 × 30 cm, więc wymagają mniejszych pól.

Dylatacja przy ogrzewaniu podłogowym pod płytkami

Ogrzewanie podłogowe w duecie z glazurą to jedno z najbardziej wymagających połączeń w całym domu. Płytka akumuluje ciepło, wolno się nagrzewa i wolno oddaje energię, przez to podlega dużym, cyklicznym zmianom temperatury. Podkład nad rurkami potrafi rozszerzać się nawet o 0,8-1 mm na metr przy różnicy 30 °C, a to wystarczy, by naprężyć sztywno ułożoną mozaikę.

W takiej sytuacji dylatacja obwodowa rośnie do 10-12 mm, a pola pośrednie kurczą się do kwadratów 1,8-2 m. Wzdłuż każdej pętli grzewczej układa się dodatkowo taśmę brzegową z pianki PE, która odcina podkład od ścian. Bez niej płyta grzewcza „wspina się" pod skurczu i pcha glazurę w górę, tworząc charakterystyczne wybrzuszenia przy krawędziach.

Szczególną uwagę trzeba zwrócić na miejsca, w których rurki wchodzą do rozdzielacza albo przechodzą pod ściankami działowymi. Tam pola dylatacyjne muszą być gęstsze, a szczeliny wypełnione trwale elastycznym materiałem odpornym na temperaturę do 80-90 °C. Zwykły silikon sanitarny w łazienkowej wersji wytrzymuje takie warunki, ale już akryl z marketu twardnieje i pęka po kilku cyklach grzewczych.

Ogrzewanie podłogowe uruchamia się stopniowo, zwykle po 21-28 dniach od ułożenia kleju, zaczynając od temperatury zasilania 20-25 °C i dodając po 5 °C dziennie. Nagłe rozgrzanie świeżej posadzki to najczęstsza przyczyna pęknięć, nawet gdy dylatacje były wykonane poprawnie.

Producenci klejów i zapraw podkreślają w kartach technicznych, że brak szczeliny dylatacyjnej w polach większych niż 2 m przy ogrzewaniu podłogowym unieważnia gwarancję na okładzinę. To nie formalność, lecz standardowa klauzula w dokumentacji takich marek jak Mapei, Sopro czy Ceresit.

Jak łączyć płytki z panelami i drewnem bez błędów

Styk ceramiki z panelem laminowanym albo deską drewnianą to klasyczne miejsce, w którym brak dylatacji kończy się wybrzuszeniem panelu po pierwszej zimie. Oba materiały mają inne współczynniki rozszerzalności: laminowany panel pracuje głównie od wilgoci (nawet 1-2 mm na metr), a płytka od temperatury. Wystarczy zostawić 8-10 mm szczeliny i przykryć ją odpowiednim profilem.

Na rynku dominują trzy rozwiązania: profil T z aluminium lub PVC, próg najazdowy z gumowanym wkładem oraz listwa kryjąca przykręcana lub klejona. Każde z nich sprawdza się w innym miejscu. Próg najazdowy dobrze tłumi różnicę wysokości (do 15 mm), profil T zachowuje ciągłość wizualną, a listwa kryjąca pozwala zamaskować nierówność cięcia.

Tabela: profile progowe do płytek i paneli

Prace przy łączeniu materiałów zaczyna się od strony płytek. Najpierw układa się glazurę, zostawiając szczelinę dylatacyjną i rezerwę 2-3 mm na profil. Panele wchodzą w szczelinę, ale nigdy nie powinny dolegać do płytek na sztywno. Wkręty lub klipsy mocuje się wyłącznie od strony panelu, a nie od strony okładziny ceramicznej, bo inaczej blokują jej ruch.

Profil T nie toleruje sytuacji, w której jedna strona jest sztywno przytwierdzona, a druga swobodnie pracuje. Dlatego przy panelach laminowanych lepiej sprawdza się wersja z wkładem elastycznym, który poddaje się ruchom podłogi drewnopochodnej. Drewno lite wymaga jeszcze większej szczeliny, bo rozszerza się silniej niż laminat.

Najczęstsze błędy przy dylatacji, które kosztują gwarancję

Najczęstszy błąd to rezygnacja z dylatacji obwodowej w łazienkach mniejszych niż 6 m². Inwestor myśli, że przy tak małej powierzchni ruchy podkładu są pomijalne, ale podkład cementowy pracuje intensywnie zwłaszcza w pierwszych tygodniach schnięcia. Gdy płytki dociśnięte są do ściany, naprężenia trafiają w najsłabszy punkt, czyli w narożnik albo w spoinę przy wannie.

Drugie miejsce, w którym poprawki kosztują najwięcej, to wypełnienie szczeliny twardą zaprawą. Wykonawca czasem zostawia 5 mm odstęp i wciska w niego zwykłą fugę cementową, która po miesiącu zaczyna pękać. Materiał w dylatacji musi być trwale elastyczny i rozciągliwy co najmniej 20-25%, a do tego kompatybilny chemicznie z klejem oraz silikonem w narożnikach.

Brak dylatacji przy ogrzewaniu podłogowym albo wypełnienie szczeliny twardą fugą to najczęstsze powody odmowy uznania reklamacji przez producenta kleju lub płytek. W dokumentacji technicznej takie klauzule pojawiają się wprost, a serwis nie ma obowiązku wymiany pękniętej okładziny.

Trzeci grzech wykonawców to brak pianki PE pod ścianami przy ogrzewaniu podłogowym. Taśma brzegowa kosztuje grosze, a bez niej podkład „wspina się" i odrywa skrajne płytki od podłoża. Po roku objawia się to charakterystycznym stukaniem przy chodzeniu i pęknięciami w kształcie litery Y.

Czwarty, mniej oczywisty błąd, to dzielenie pola dylatacyjnego w złym miejscu. Szczelina powinna przebiegać przez całą grubość posadzki i okładziny, a nie kończyć się na środku płytki. Jeżeli dylatacja trafia w środek kafla, naprężenia skupią się w narożnikach i rozbiją go w ciągu kilku sezonów grzewczych.

Checklista: kiedy wykonać dylatację

• Powierzchnia posadzki przekracza 15 m² bez ogrzewania albo 10 m² z ogrzewaniem podłogowym.
• Pomieszczenie ma kształt wydłużony, gdzie jeden z wymiarów przekracza 6 m.
• Planowane jest łączenie płytek z panelem, drewnem lub wykładziną PVC.
• W projekcie występuje słup, wanna, brodzik lub zabudowa stelaża podtynkowego.
• Zmienia się rodzaj podkładu, na przykład z anhydrytowego na cementowy.
• Ogrzewanie podłogowe przechodzi pod ścianką działową lub pod progiem.

Piąty błąd, często niezauważalny na etapie układania, to pomijanie szczeliny przy drzwiach tarasowych. Tam posadzka łączy się z większą powierzchnią balkonu, a profile dylatacyjne aluminiowe montuje się razem z uszczelką EPDM. Bez tej warstwy woda wsiąka pod glazurę i po kilku cyklach zamarzania odspaja cały próg.

Wypełnienie szczeliny: silikon, poliuretan czy gotowy profil

Wybór materiału do szczeliny zależy od jej lokalizacji i obciążeń, jakim podlega. W łazienkach najlepiej sprawdza się silikon sanitarny z dodatkiem przeciwgrzybicznym, ponieważ jest odporny na wodę i detergenty. W salonach i korytarzach wygodniejszy bywa poliuretan, który lepiej znosi intensywne użytkowanie i nie żółknie pod wpływem światła.

Profile aluminiowe z wkładem z tworzywa EPDM kosztują więcej, ale pozwalają ukryć szczelinę 10-20 mm bez szarpania okładziny. To rozwiązanie dedykowane strefom o dużym natężeniu ruchu, na przykład w hotelach, biurach czy sklepach. W domach jednorodzinnych montuje się je głównie w przejściach między pomieszczeniami oraz na styku z balkonem.

Tabela porównawcza wypełnień

Silikon nie powinien być stosowany w miejscach narażonych na kontakt z bitumami, ponieważ reaguje z nimi chemicznie i traci przyczepność. Poliuretan z kolei źle znosi stałe zanurzenie w chlorowanej wodzie, dlatego przy basenach lepiej sięgnąć po epoksyd z dodatkiem elastyfikatora albo po profil z wkładem silikonowym.

Każdy z materiałów wymaga innego przygotowania podłoża. Silikon dobrze wiąże z czystą, odtłuszczoną ceramiką, ale nie z mokrą fugą cementową. Poliuretan toleruje lekko wilgotne podłoże i twardnieje wolniej, co ułatwia profilowanie. Profile aluminiowe mocuje się mechanicznie albo na klej montażowy, który musi być kompatybilny z producentem okładziny.

Normy i wytyczne, do których warto sięgnąć

W Polsce podstawą są normy z serii PN-EN 12004 (kleje do płytek) oraz wytyczne ITB dotyczące podkładów podłogowych i okładzin ceramicznych. Instrukcje producentów klejów, na przykład Mapei, Sopro, Ceresit czy Schomburg, szczegółowo opisują wymiary pól dylatacyjnych w zależności od formatu płytki, typu ogrzewania i rodzaju podkładu. To właśnie tam znajdują się konkretne wartości, których brakuje w ogólnych opracowaniach.

Przy projektowaniu posadzki na ogrzewaniu podłogowym warto też sięgnąć do PN-EN 1264 (systemy ogrzewania podłogowego), w której opisano dopuszczalne odkształcenia podkładu i wymogi dotyczące szczelin przy elementach grzewczych. W praktyce wykonawcy korzystają z tych zapisów jako uzupełnienia karty technicznej kleju.

Przed zakupem kleju i fug warto poprosić producenta o aktualną kartę techniczną oraz warunki gwarancji. Zawierają one konkretne wartości dopuszczalnych pól dylatacyjnych, których przekroczenie oznacza utratę ochrony.

Najczęściej zadawane pytania

Co ile dylatacja na płytkach bez ogrzewania podłogowego?
Pola dylatacyjne rozmieszcza się co 2-3 m w obu kierunkach. Przy płytkach wielkoformatowych odległość skraca się do około 2 m, a przy intensywnym nasłonecznieniu (duże przeszklenia) nawet do 1,8 m.

Jaka jest minimalna szczelina dylatacyjna przy płytkach?
Dylatacja obwodowa ma minimum 8 mm, pośrednia 5-10 mm, a konstrukcyjna 10-15 mm. Mniejsze wartości nie skompensują ruchów podkładu i skończą się spękaniem fug lub samych płytek.

Jak zrobić dylatację w posadzce z płytek krok po kroku?
Najpierw wyznacza się pola dylatacyjne zgodne z projektem, następnie w podkładzie wycina się szczelinę na 2/3 jego grubości. Po ułożeniu płytek w szczelinę wciska się sznur z pianki PE, a na wierzch nakłada elastyczny uszczelniacz lub profil.

Dylatacja przy ogrzewaniu podłogowym: jakie są wymagania?
Pola skraca się do 1,8-2 m, szczeliny obwodowe poszerza do 10-12 mm, a pod ściany wkłada taśmę brzegową z pianki PE. Klej i fuga muszą być oznaczone jako kompatybilne z ogrzewaniem podłogowym.

Łączenie płytek z panelami: jakiej szczeliny nie przekraczać?
Szczelina między okładziną ceramiczną a panelem powinna wynosić co najmniej 8 mm, a przy panelach laminowanych w długim ciągu nawet 10-12 mm. Szczelinę przykrywa się profilem T lub progiem najazdowym.

Jakie profile dylatacyjne do płytek wybrać?
Najczęściej stosowane są profile aluminiowe z wkładem EPDM, profile PVC do stref mniej obciążonych oraz profile ze stali nierdzewnej w obiektach komercyjnych. Wybór zależy od szerokości szczeliny i natężenia ruchu.

Remont albo budowa to setki decyzji, a dylatacja jest jedną z tych, których nie widać, dopóki nie zacznie boleć rachunek za wymianę pękniętej posadzki. Warto potraktować ją jako inwestycję na równi z jakością płytek i kleju, bo to właśnie ona decyduje, czy okładzina przetrwa dekadę czy pięć sezonów.

Źródła danych i norm: PN-EN 12004 (kleje do płytek ceramicznych), PN-EN 1264 (systemy ogrzewania podłogowego), wytyczne ITB dotyczące podkładów podłogowych i okładzin ceramicznych, karty techniczne producentów klejów i zapraw (Mapei, Sopro, Ceresit). Strony producentów: mapei.com, sopro.com, ceresit.com, itb.pl.
